DOPPELSEITEN PLANSCHLEIFEN

High Performance Diamant-, CBN Doppelseiten-Planschleifscheiben für das Vor- und Fertigschleifen in keramischer Bindung

Krebs & Riedel hat langjährige Erfahrung und bietet maßgeschneiderte Lösungen im System für die unterschiedlichsten Anwendungen, Maschinen und Werkstücke in den Bereichen Fein- & Flächenschleifen. Wir fertigen Doppelseiten-Planschleifscheiben bis 1500 mm Außendurchmesser aus Diamant und CBN in keramischer Bindung zur effektiven Erzeugung ebener Flächen mit einer hohen Oberflächengüte und Formtoleranz für eine Vielzahl unterschiedlicher Materialien. Das Sortiment umfasst Schleifwerkzeuge in unterschiedlicher Segmentierung und Pelletierung für Einscheiben- und Zweischeiben-Maschinen mit und ohne Planetenkinematik.

Doppelseiten Planschleifen: Doppelseiten Planschleifscheibe

Unser keramisches Bindungssystem gestattet die Fertigung sehr schnittiger und poröser Belagstrukturen. Dadurch ist eine deutliche Produktivitätssteigerung zu erreichen, sowie feinste Oberflächen bei Metall, Keramik und Kunststoffen.



Unsere Bindungssysteme haben sich besonders gut bei der Bearbeitung von unterschiedlichsten Keramiken, Gusswerkstoffen, Sintermetallen, gehärteten Stählen und Hartmetallprodukten bewährt. Z.B. bei Dichtscheiben, Ventilplatten, Pumpenringen und Gehäusen, Wälzlagerringe, Messer und Hartmetall-Schneidwerkzeuge. Hohe Abtragsraten und Standzeiten bei Wälzlagerstahl wie 100Cr6 zeichnen unsere Spezifikationen aus. Zusätzlich zu einer intensiven Prozessanalyse liefern wir Ihnen Schleif-, Abricht- und Schärfwerkzeuge, die auf Ihre Produktionsprozesse abgestimmt und für Ihre Anforderungen maßgeschneidert sind.

Ihre Vorteile

  • Langjährige Erfahrung und Referenzen
  • Kundenspezifische Lösungen mit Qualitätswerkzeugen
  • Pellet-Abmessungen von 12 - 30mm möglich
  • Lösungen für Schruppanwendungen mit hoher Abtragsleistung
  • Vor- und Fertigschleifen auf einer Maschine
  • Umfassender Kundenservice und Support weltweit
  • Termintreue, schnelle Lieferzeiten und Flexibilität
  • Alle Produkte sind „Made in Germany“
  • Höchste Präzision und exzellente Standzeiten
  • Feinste Werkstückoberflächen Qualitäten
  • Scheibendurchmesser bis >1500 mm
  • Kontinuierliche Weiterentwicklung der Spezifikationen durch F&E

Unser Service

  • Selektion der optimalen Spezifikation
  • Vorversuche mit eigener Labormaschine minimiert Risiko
  • Herstellung von kundenspezifischen Schleifwerkzeugen
  • Empfehlung der passenden Abrichtstrategie
  • Empfehlung für entsprechende Prozessparameter
  • Empfehlung für entsprechende Kühlschmiermittel
  • Abstimmung & Lösung für die jeweilige Anwendung
  • Sorgfältige Prozessdokumentation
  • Stetige Weiterentwicklung bestehender Werkzeugkonzepte
  • Anwendungsorientierte Kundenschulungen
  • Reparatur von Einzelsegmenten / Austausch
  • Wiederbelegung von Grundkörpern
  • Enge Zusammenarbeit mit Maschinenherstellern

Kundenspezifische Scheibenlayouts

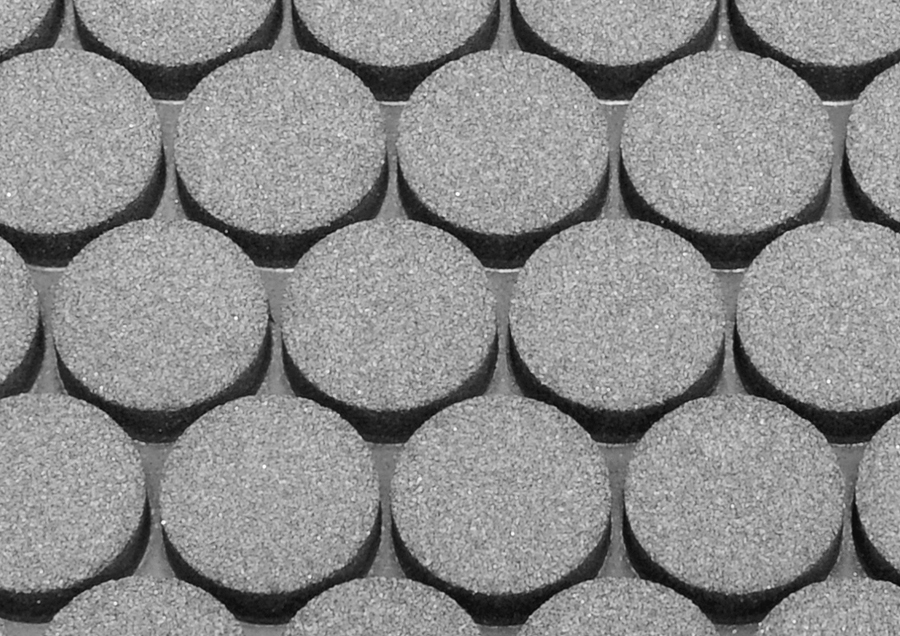

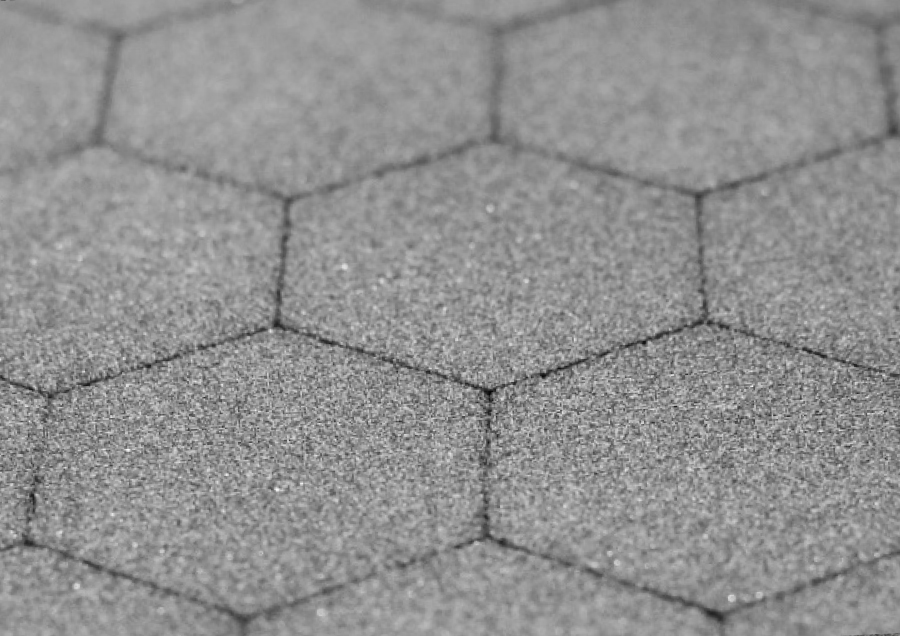

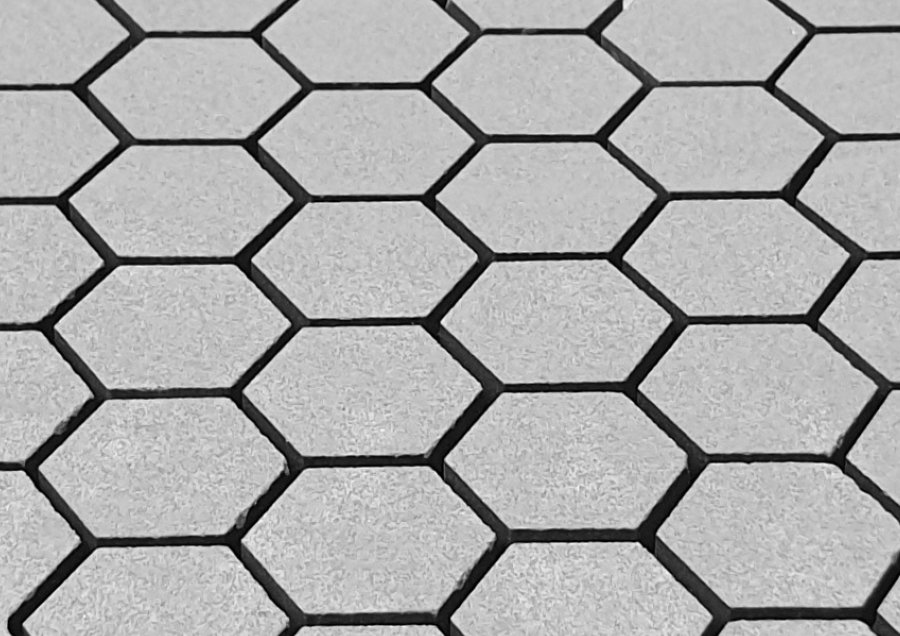

Die Korngröße der verwendeten Diamant- und CBN-Bindungen wird der Aufgabenstellung sowie der geforderten Oberflächengüte angepasst. Werkstückspezifische und flexible Scheibenlayouts, optional mit Kantenschutz oder Verfüllung und verschleißfeste Bindungen mit passender Schärftechnologie.

Doppelseiten Planschleifen kundenspezifische Layouts
Doppelseiten Planschleifen kundenspezifische Layouts
Doppelseiten Planschleifen kundenspezifische Layouts
Doppelseiten Planschleifen kundenspezifische Layouts

Risikominimierung durch Vorversuche in eigenem Testfeld



  • Schleiftest auf Anfrage
  • Musterbauteile: 2mm bis 50mm, maximal 20 mm hoch
  • Lösungen für beide Kühlmittel auf Öl- & Wasserbasis
  • Bessere Leistungsprognosen möglich
  • Hochgenaue Maschine, stabile Scheibenlagerung
  • Risikominimierung durch Vorversuche mit Musterbauteilen
  • Bessere Performance-Vorhersagen möglich

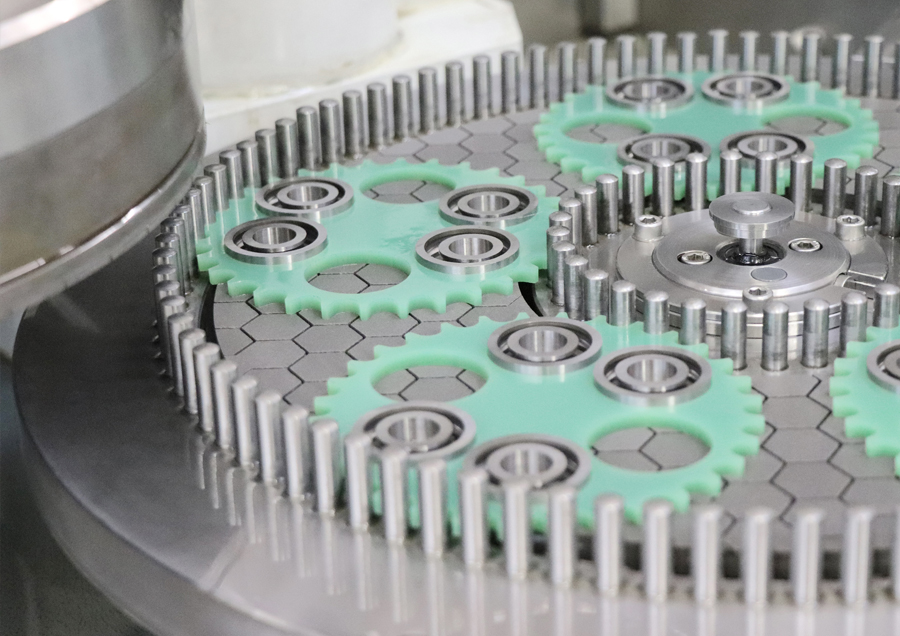

  • Doppelseitenplanschleifen mit Planetenkinematik
  • Maschine für Vorversuche und Quick-Tests
  • Einseitenbetrieb möglich (Quick-Test)
  • Werkstückaufnahme max. D120 mm
  • Arbeits-Scheiben Ø 356/156 mm (Ringbreite 100 mm)
  • Drehzahlen oben und unten 400/min stufenlos regelbar
  • Leistung der beiden Antriebe 3kW
  • Anpresskraft maximal 250daN
  • Arbeitsraum gekapselt






Ausrüstung für alle gängigen Schleifmaschinen.
Neben den klassischen Maschinen-Konzepten mit Planetenkinematik bieten wir auch folgende Konzepte an.

Einscheibenkonzepte: Linear;
Zweischeibenkonzepte: Horizontal, Vertikal und Linear.



Werkstück-Beispiele und Referenzen

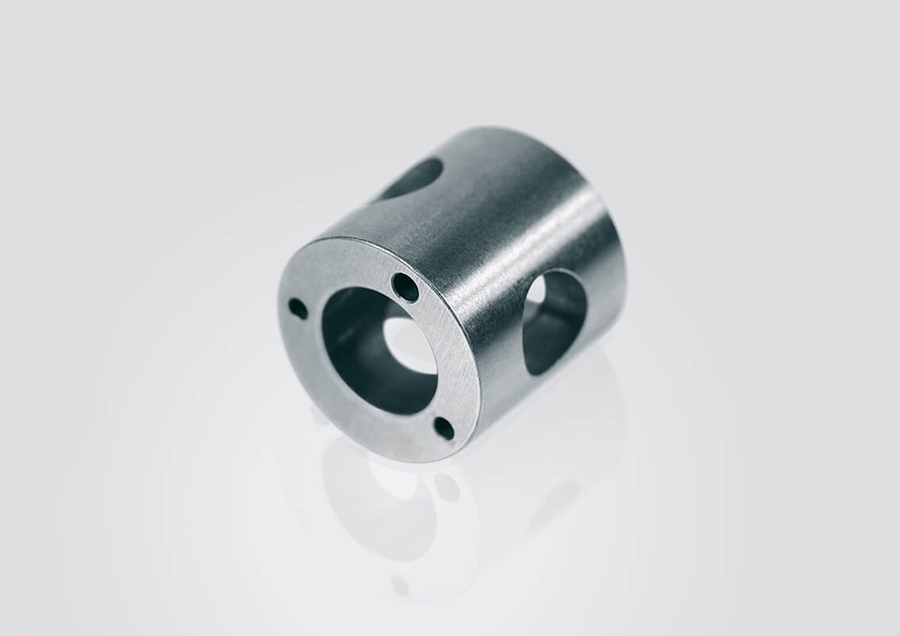

Doppelseiten Planschleifen Hülse
Hülse 24 x 28mm
Doppelseiten Planschleifen Wendeschneidplatte
Wendeschneidplatte 14 x 14 x 7

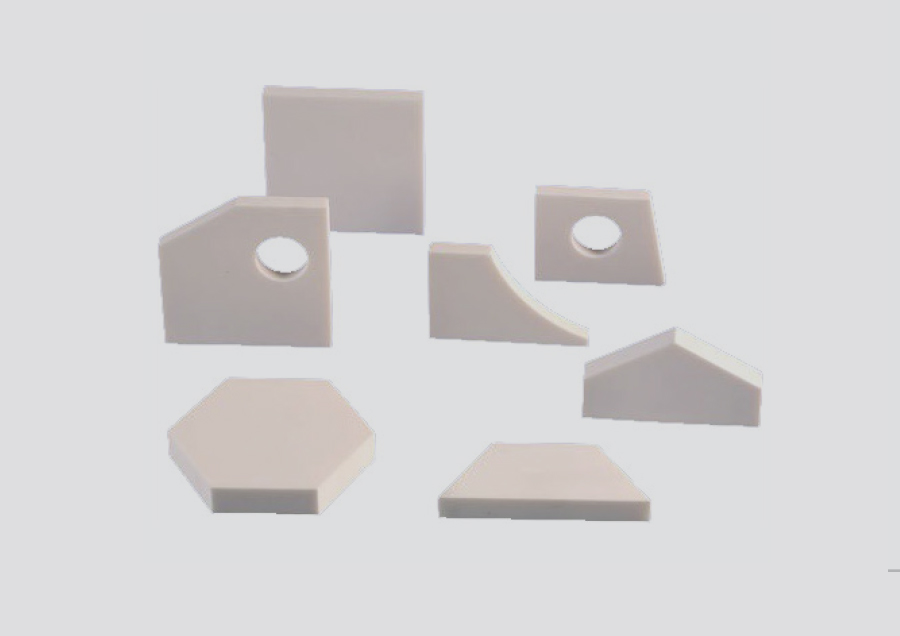

Doppelseiten Planschleifen keramische Werkstücke
Keramische Werkstücke

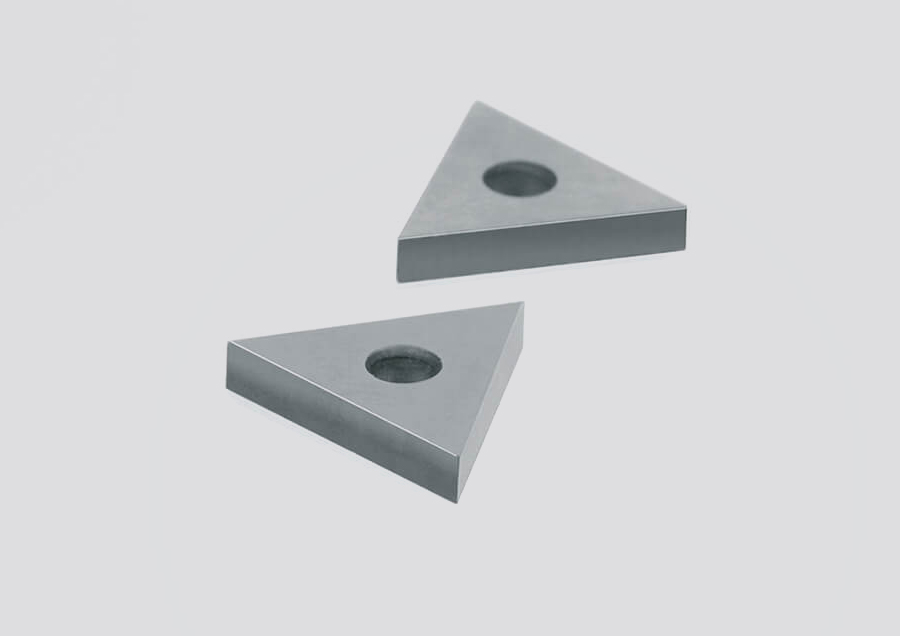

Doppelseiten Planschleifen Schneidplatte
Schneidplatte 9 x 9 x 2mm

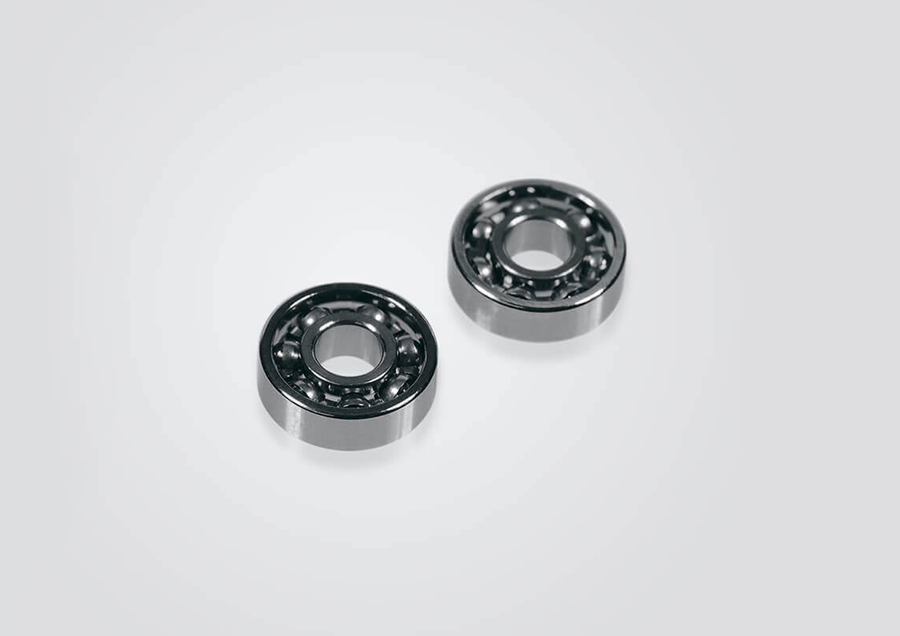

Doppelseiten Planschleifen Lager
Lager 23 x 7mm
Doppelseiten Planschleifen Gleitplatte
Gleitplatte 300 x 220 x 8

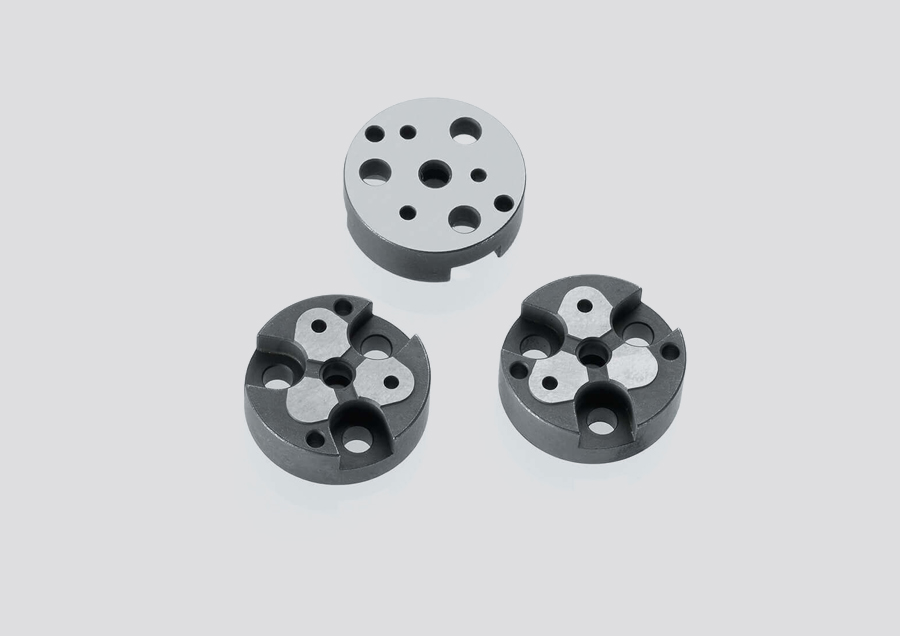

Doppelseiten Planschleifen Ventile
Ventile 20 x 7mm

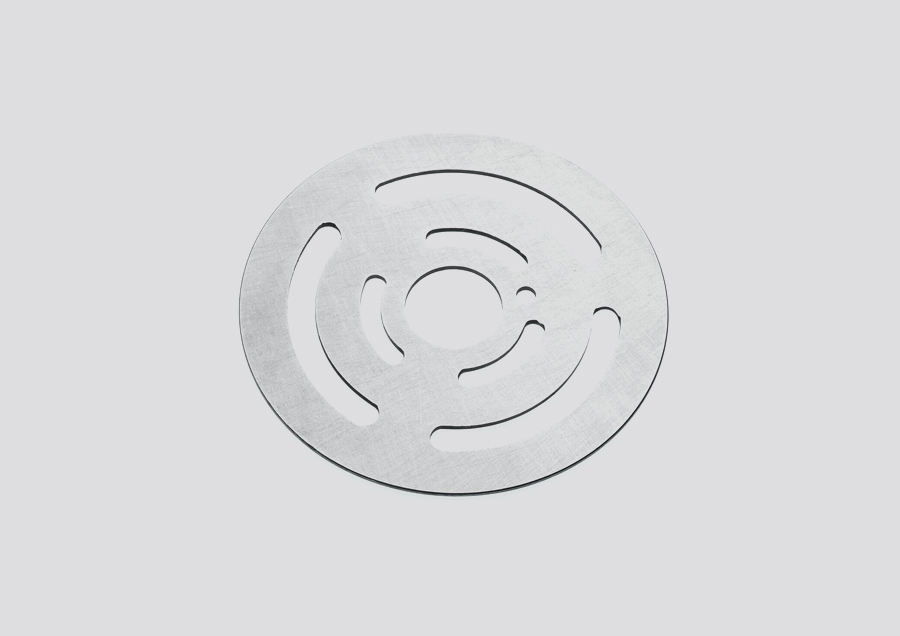

Doppelseiten Planschleifen Steuerplatte
Steuerplatte 160 x 2mm

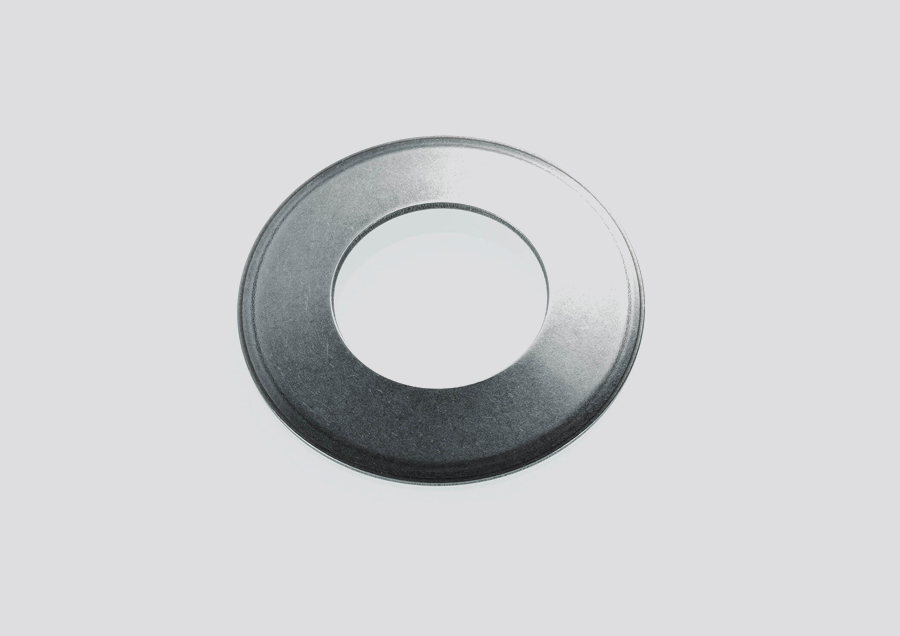

Doppelseiten Planschleifen Federscheibe
Federscheibe 60 x 4mm

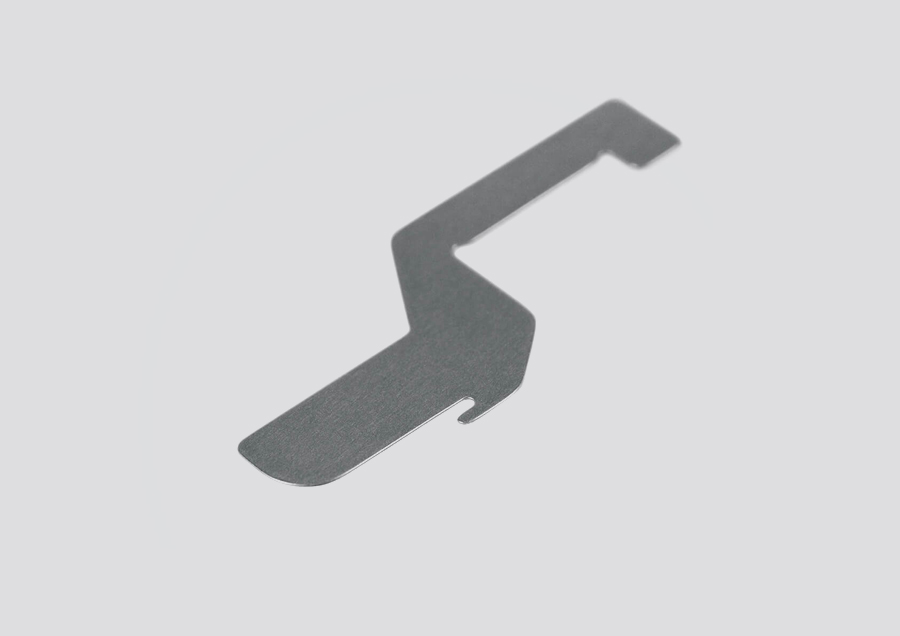

Doppelseiten Planschleifen Zange
Zange 52 x 26 x 2mm

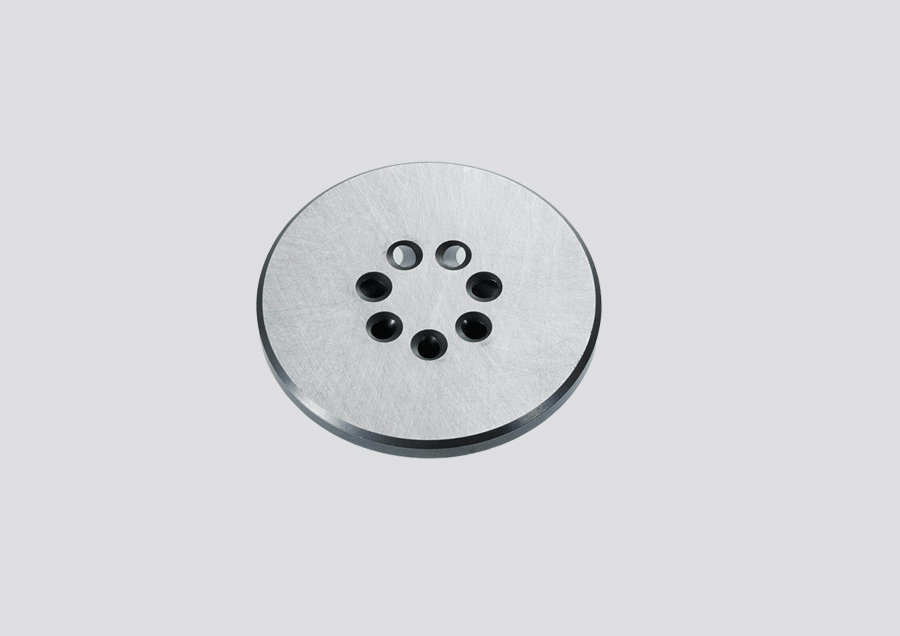

Doppelseiten Planschleifen Dichtscheibe
Dichtscheibe 160 x 2mm

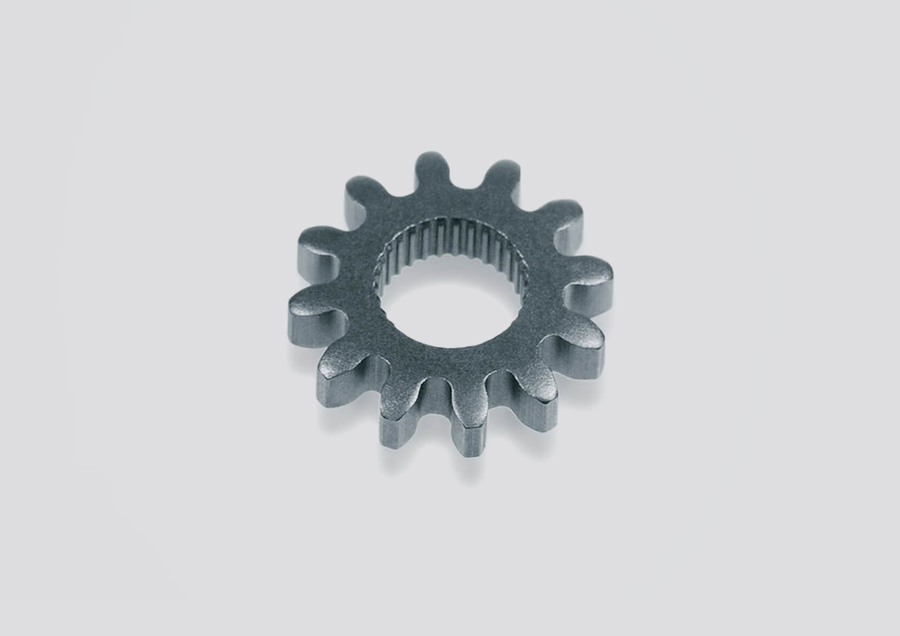

Doppelseiten Planschleifen Zahnrad
Zahnrad 14 x 3mm

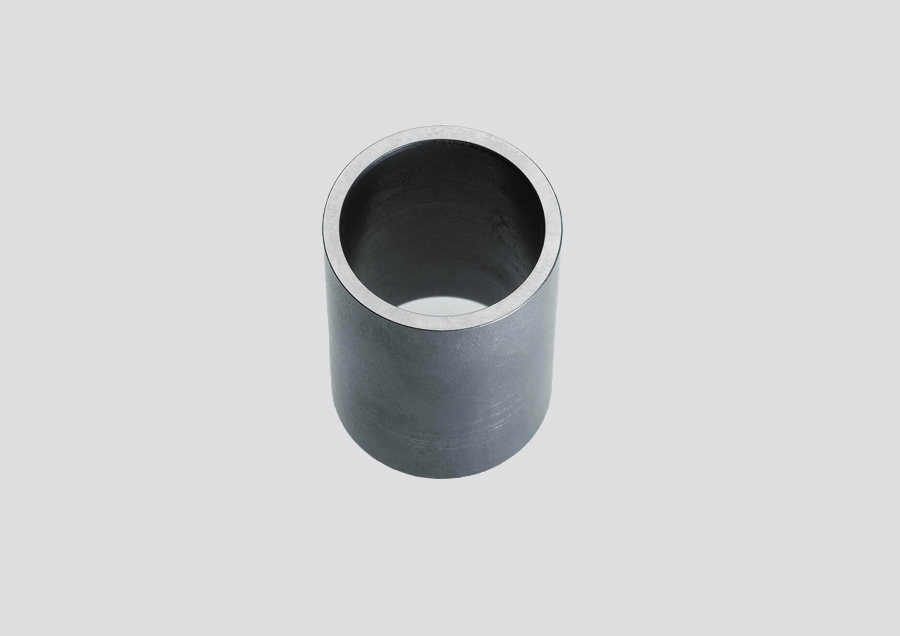

Doppelseiten Planschleifen Distanzhülse
Distanzhülse 45 x 18mm

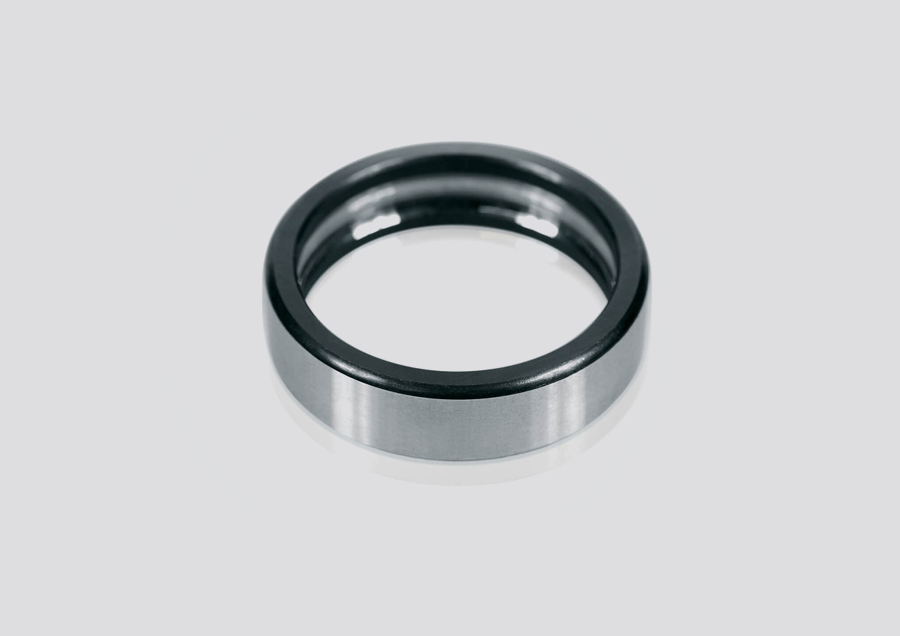

Doppelseiten Planschleifen Lagerring
Lagerring 130 x 24mm

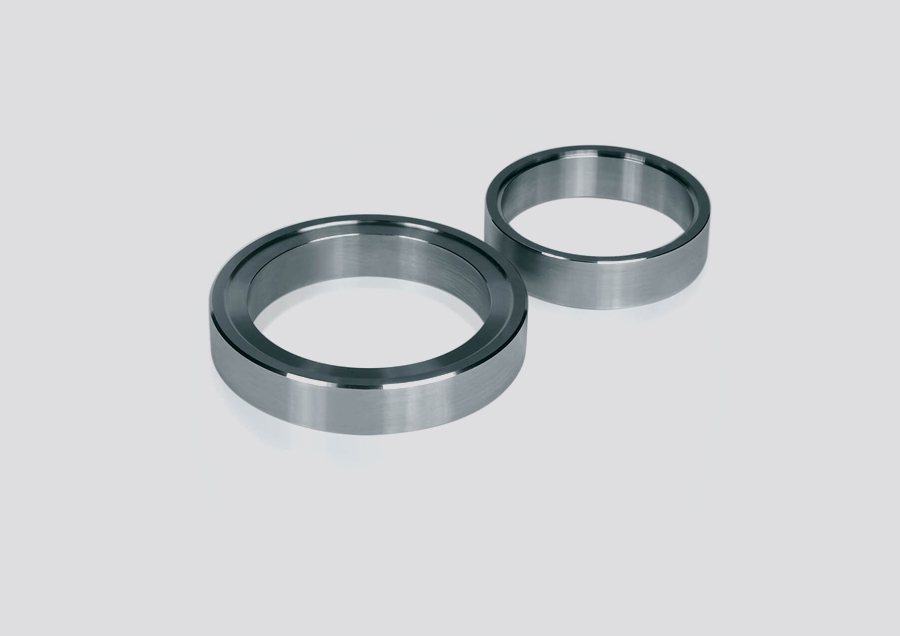

Doppelseiten Planschleifen Wälzlagerringe
Wälzlagerringe 160 x 26mm
Doppelseiten Planschleifen Zahnringe
Zahnringe 32 x 7mm

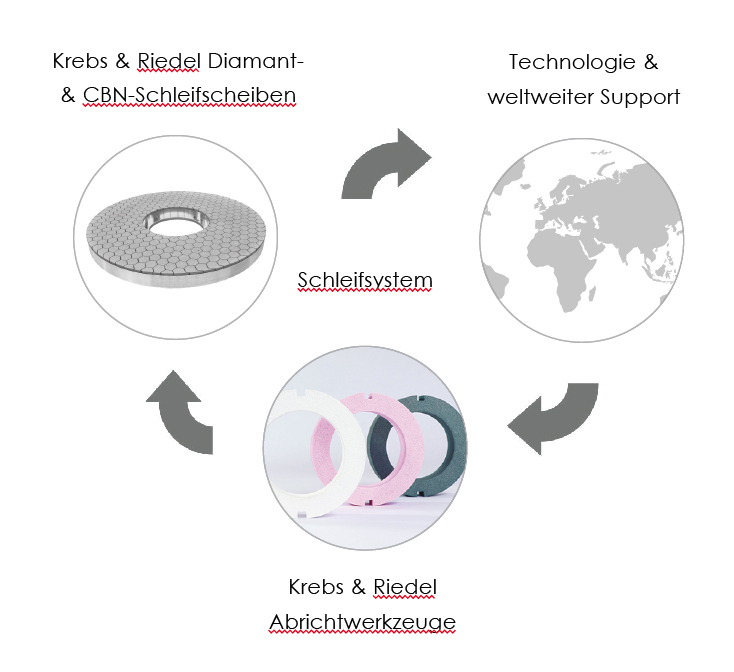

Ein System für individuelle Lösungen

Zusätzlich zu einer intensiven Prozessanalyse liefern wir Ihnen Schleif-, Abricht- und Schärfwerkzeuge, die auf Ihre Produktionsprozesse abgestimmt und für Ihre Anforderungen maßgeschneidert sind.

  • AL2O3 weiß, AL2O3 rosa und SiC
  • Von 100 mm bis 600 mm Ringdurchmesser
  • Korngrößen von 80 bis 600 Mesh
  • Lieferung ab Lager möglich
  • Zweilagige Ausführung möglich
